Dijagram instalacije toplinske pumpe služi kao vizualni nacrt, ilustrirajući konfiguraciju i spojeve sustava toplinske pumpe ., ovi su dijagrami ključni i za profesionalce i vlasnike kuća da shvate postavku, osiguravajući učinkovitu operaciju i pružanje interprelata, a toplinski shemi, a toplinsko je prikazivanje toplinske pumpe, a toplinsko se pojavljuje, a toplinsko je sheme pokazala. Funkcionalnost sustava .
Koje informacije uključuje dijagram instalacije toplinske pumpe?
Sveobuhvatni dijagram ugradnje toplinske pumpe obično uključuje:
Položaj unutarnje jedinice: idealno mjesto unutar životnog prostora, uključujući zazor zida i visine ugradnje .
Mjesto vanjske jedinice: Preporuke za udaljenost od struktura, klirensa protoka zraka i zaštite od elemenata .
Putovi linije rashladnih sredstava: Jasna indikacija kako se bakrene linije trebaju usmjeriti između unutarnjih i vanjskih jedinica .
Električni priključci: sheme ožičenja za termostate, napajanje, upravljačke ploče i sigurnosni prekidi .
Sustav odvodnje: pravilno usmjeravanje linija odvodnje kondenzata kako bi se spriječilo oštećenje vode ili rast plijesni .
Smjer protoka zraka: Uputi kanala ili odzračivanja, posebno za sustave centralne toplinske pumpe, za optimiziranje cirkulacije zraka .
Ključne komponente prikazane dijagramima toplinske pumpe
I instalacija i shematski dijagrami ističu ključne elemente sustava toplinske pumpe:
Kompresor: djeluje kao srce sustava, cirkulirajući rashladno sredstvo i olakšava prijenos topline .
Kondenzator zavojnica: oslobađa apsorbiranu toplinu u željeni prostor ili medij .
Zavojnica isparivača: apsorbira toplinu iz izvora, pokrećući postupak prijenosa topline .
Ekspanzijski ventil: regulira protok rashladnog sredstva, osiguravajući optimalni tlak i temperaturu .
Okretanje ventila: Omogućuje sustavu da se prebaci između načina grijanja i hlađenja .
Handler zraka: distribuira kondicionirani zrak u cijeloj zgradi .
Linije rashladnih sredstava: Spojite unutarnje i vanjske jedinice, omogućujući cirkulaciju rashladnog sredstva .
Razumijevanje ovih komponenti od vitalnog je značaja za tumačenje i instalacije i shematskih dijagrama, osiguravajući pravilno postavljanje i rad .
Tumačenje shematskih dijagrama toplinske pumpe
Shematski dijagram toplinske pumpe daje detaljan prikaz unutarnjeg djelovanja sustava . ilustrira protok rashladnog sredstva kroz različite komponente, ističući termodinamički ciklus:
Isparavanje: rashladno sredstvo apsorbira toplinu iz izvora, prelazeći iz tekućine u plin .
Kompresija: kompresor povećava tlak i temperaturu plinovitog rashladnog sredstva .
Kondenzacija: rashladno sredstvo oslobađa toplinu na ciljno područje, vraćajući se u tekući oblik .
Ekspanzija: ventil za ekspanziju smanjuje pritisak rashladnog sredstva, hladeći ga prije ponovnog unosa isparivača .
Ovaj je ciklus kontinuiran, omogućavajući toplinskoj pumpi da učinkovito prenosi toplinu .

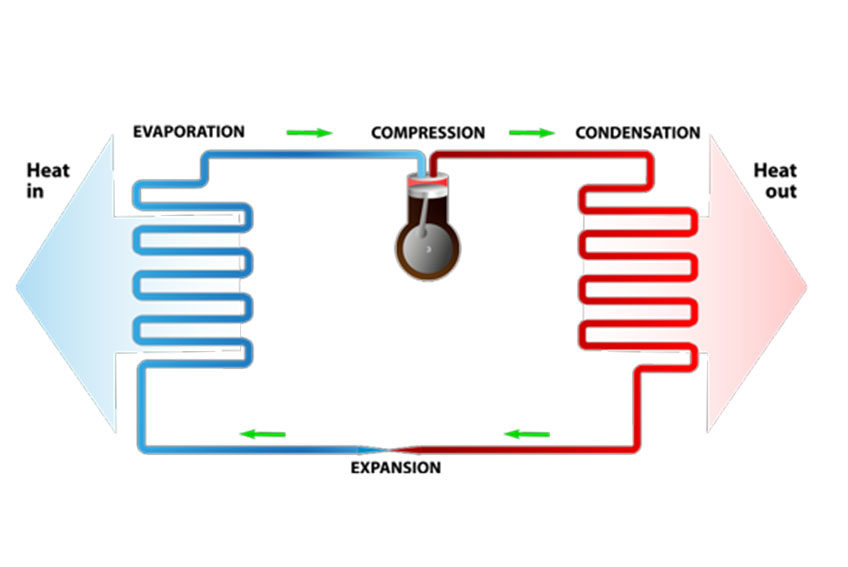

Ovaj dijagram pokazuje kako djeluje toplinska pumpa .
Praktična primjena dijagrama toplinske pumpe
Za vlasnike kuća i tehničare, ovi su dijagrami neprocjenjivi alati:
Instalacija: vodi pravilno postavljanje i povezivanje komponenti .
Rješavanje problema: Pomaže u identificiranju i ispravljanju problema s sustavom .
Održavanje: pomaže u rutinskim provjerama i servisiranju .
Upoznavanjem sebe i s instalacijom i shematskim dijagramima, može se osigurati da toplinska pumpa djeluje pri vrhunskoj učinkovitosti .
Dijagram instalacije toplinske pumpe FAQ
1. za što se koristi dijagram instalacije toplinske pumpe?
Dijagram instalacije toplinske pumpe vizualno preslikava kako komponente sustava toplinske pumpe trebaju biti postavljene i spojene tijekom postavljanja . Osigurava ispravnu instalaciju, posebno za korisnike DIY -a ili HVAC profesionalce koji izvode integraciju sustava ili preuređivanje .
2. Kako se shematski dijagram toplinske pumpe razlikuje od instalacijskog dijagrama?
Dok dijagram instalacije prikazuje fizički spojevi za postavljanje i ožičenje, shematski dijagram toplinske pumpe ilustrira unutarnji protok rashladnog sredstva, električnih staza i operativne logike ., više je usredotočen na način na koji sustav radi, a ne kako je sastavljen .
3. Trebam li shematski dijagram za održavanje toplinske pumpe?
Da . Shematski dijagram toplinske pumpe izuzetno je koristan tijekom rutinskog održavanja ili prilikom dijagnosticiranja problema . Omogućuje tehničarima da prate krugove, identificiraju neispravne komponente i razumiju kako svaki dio utječe na performanse sustava .
4. Mogu li instalirati toplinsku pumpu samo slijedeći dijagram?
Nije u potpunosti . Iako dijagram instalacije toplinske pumpe pruža ključne smjernice, uspješna instalacija također zahtijeva znanje o električnoj sigurnosti, lokalnim kodovima, rukovanju rashladnim sredstvima i najboljim praksama HVAC -a . Preporučuje se savjetovati ili unajmiti certificiranog tehničara.
5. Postoje li različite vrste dijagrama za različite sustave toplinske pumpe?
Apsolutno . dijagrami se razlikuju ovisno o vrsti toplinske pumpe-zračnim source, podzemnim source, mini-splits bez kanala itd. . Svaki sustav ima jedinstvene komponente i konfiguracije koje zahtijevaju shematske dijagrame toplinske pumpe i instalacije {{{6}
Profesionalni vs . uradi sam instalacija
Iako je dijagram instalacije toplinske pumpe nevjerojatno koristan za samostalne korisnike, nekim dijelovima nalik na rashladno sredstvo ili visokonaponski ožičenje koje bi trebalo upravljati samo certificiranim HVAC profesionalcima ., uvijek se savjetujte sa svojim lokalnim kodovima i smjernicama za proizvođače prije nego što nastavite s e-poštom, ako se nađete izravno u vezi s nama, ako se nađete u vezi s toplinskim pumpanjem, ako se obratite izravno u vezi s toplinskim pumpama, ako se obratite izravno u vezi s toplinskim pumpanjem, ako se nađete izravno u vezi s grijanjem, ako se nađete izravno u vezi s toplinskim pumpanjem, ako se izravno prijavljujete na bilo kakve zahtjeve za toplinom, molimo vas ako se nađete izravno u obzir info@powerworldhp.com . Budite u toku!
